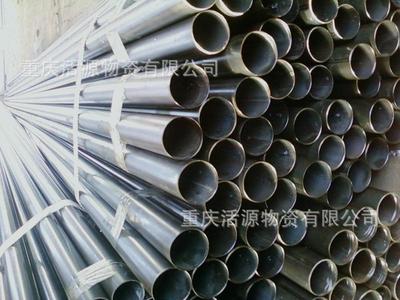

點擊圖片查看原圖
| 品名 | 聲測管,其他 | 材質 | Q235B | 產地/廠家 | 天鋼 |
| 倉庫所在城市 | 重慶,其他 | 倉庫 | 重慶大渡口,其他 | 倉庫地址 | 重慶大渡口龍文鋼材市場 |
| 倉庫電話 | 15730066861 | 計重方式 | 理計 | 質量等級 | 正品（受理質量異議） |
| 用途范圍 | 房建橋梁,其他 | 加工服務 | 無加工 | 配送服務 | 不提供配送 |
聲測管(Acoustic Pipe)是現在橋梁建設必不可少的聲波檢測管，利用聲測管可以檢測出一根樁的質量好壞，聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。
聲測管材質的選擇，以透聲率較大、便于安裝及費用較低為原則。
聲脈沖從發射換能器發出，通過耦合水到達水和聲測管管壁的界面，再通過管壁到達聲測管管壁與混凝土的界面，穿過混凝土后又需穿過另一聲測管的兩個界面而到達接收換能器。
因此，聲測管形成4個界面，每個界面的聲能透過系數可按下式計算：
式中：
——某界面的聲能透過系數；
——界面兩側介質的聲阻抗率
發射和接收換能器之間4個界面的總透聲系數為
常用的管子有鋼管、鋼質波紋管、塑料管3種。
鋼管的優點是便于安裝，可用電焊焊在鋼筋骨架外，可代替部分鋼筋截面，而且由于鋼管剛度較大．埋置后可基本上保持其平行度和平直度，許多大直徑灌注樁均采用鋼管作為聲測管。但鋼管的價格較貴：
鋼質波紋管是一種較好的聲測管材料，它具有管壁薄、鋼材省和抗?jié)B、耐壓、強度高、柔性好等特點，通常用于預應力結構中的后張法預留孔道：用做聲測管時?？芍苯咏壴阡摻罟羌苌?，接頭處可用大一號波紋管套接。由于波紋管很輕，因而操作十分方便，但安裝時需注意保持其軸線的平直。
塑料管的聲阻抗率較低，用做聲測管具有較大的透聲率，通?？捎糜谳^小的灌注樁，在大型灌注樁中使用時應慎重，因為大直徑樁需灌注大量混凝土，水泥的水化熱不易發散：鑒于塑料的熱膨脹系數與混凝土的相差懸殊，混凝土凝固后塑料管因溫度下降而產生徑向和縱向收縮，有可能使之與混凝土局部脫開而造成空氣或水的夾縫，在聲通路上又增加了更多反射強烈的界面，容易造成誤判。
聲測管的直徑，通常比徑向換能器的直徑大l0mm即可，常用規格是內徑50-60mm。管子的壁厚對透聲率的影響很小，所以，原則上對管壁厚度不作限制，但從節省用鋼量的角度而言，管壁只要能承受新澆混凝土的側壓力，則越薄越省。
a)鋼管的套接；b)波紋管的套接
1-鋼筋；2-聲測管；3-套接管；4-箍筋；5-密封膠布
埋置布置
布置聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。通常有如圖7所示的布置方式，圖中的陰影區為檢測的控制面積。
一般樁徑不大于0.8m時，沿直徑布置兩根；樁徑大于0.8m且不大于1.6m時，布置3根，呈等邊三角形；樁徑大于1.6m時，布置4根，呈正方形。
聲測管的其他用途
聲測管除了用作檢測通道及取代一部分鋼筋截面外，還可作為樁底壓漿的管道。試驗證明，經樁底漿處理的灌注樁，可大幅度提高其承載力。同時聲測管還可作為事故樁缺陷沖洗與壓漿處理的管道，這時需采取措施把需壓漿的缺陷部位的管道打穿。
超聲波透射法檢測，對聲測管總體的要求是：接頭牢靠不脫開，密封不漏漿；管壁平整不打折，平順無變形；管體豎直不歪斜；管內暢通無異物。
當聲測管材料或安裝工藝較差時，可能造成漏漿、堵管、斷裂、彎曲、下沉、變形等事故的發生，對超聲波透射法進行樁基完整性檢測產生較大影響，甚至于無法進行超聲波透射法檢測。
