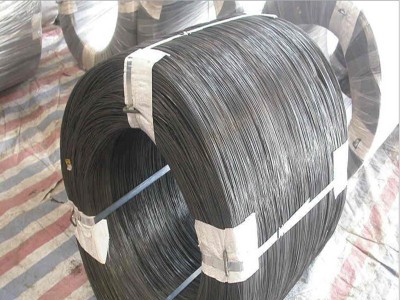

點擊圖片查看原圖
| 產(chǎn)地 | 寶鋼 | 是否進口 | 否 | 材質(zhì) | 60Si2Mn |
| 貨號 | 2# | 產(chǎn)地/廠家 | 寶鋼 | 加工工藝 | 冷軋，熱軋 |
| 倉庫所在城市 | 東莞 | 倉庫 | 長安庫 | 倉庫地址 | 東莞市長安鎮(zhèn)沙頭社區(qū) |
| 倉庫電話 | 0769-81556506 | 質(zhì)量等級 | 正品（受理質(zhì)量異議） | 加工服務 | 粗加工（開平、分條等）,其他加工服務 |
| 配送服務 | 可配送到廠 | 貨物銷售類型 | 現(xiàn)貨 | 用途 | 其他 |
| 產(chǎn)品表面描述 | 表面處理工藝：采用表面噴砂處理 | 規(guī)格 | Φ1.8,Φ2.0-2.8,Φ3.0-4.0,Φ4.1-4.8,Φ5.0*5.8,Φ6.0-6.8,Φ7.0-7.8,Φ8.0（mm） |
60Si2Mn彈簧鋼
材料名稱： 60Si2Mn
標準：GB/T 1222-1984
60Si2Mn彈簧鋼特性及適用范圍：
60Si2Mn彈簧鋼是應用廣泛的硅錳彈簧鋼，強度、彈性和淬透性較55Si2Mn稍高。60Si2Mn彈簧鋼適于鐵道車輛、汽車拖拉機工業(yè)上制作承受較大負荷的扁形彈簧或線徑在30mm以下的螺旋彈簧、也適于制作工作溫度在250 ℃以下非腐蝕介質(zhì)中的耐熱彈簧以及承受交變負荷及在高應力下工作的大型重要卷制彈簧。
60Si2Mn彈簧鋼化學成份：
碳 C ：0.56～0.6
硅 Si：1.50～2.00
錳 Mn：0.60～0.90
硫 S ：≤0.035
磷 P ：≤0.035
鉻 Cr：≤0.35
鎳 Ni：≤0.35
銅 Cu：≤0.25
60Si2Mn彈簧鋼力學性能：
抗拉強度 σb (MPa)：≥1274(130)
屈服強度 σs (MPa)：≥1176(120)
伸長率 δ10 (％)：≥5
斷面收縮率 ψ (％)：≥25
硬度 ：熱軋,≤321HB;冷拉+熱處理,≤321HB
60Si2Mn彈簧鋼熱處理規(guī)范及金相組織：
熱處理規(guī)范：淬火870℃±20℃,油冷; 回火480℃±50℃(特殊需要時,±30℃)。
金相組織：回火屈氏體。
60Si2Mn彈簧鋼交貨狀態(tài)：熱軋鋼材以熱處理或不熱處理狀態(tài)交貨，冷拉鋼材以熱處理狀態(tài)交貨。
